青翼CAD提供给用户业界公认更先进、更具效率的专业钣金设计工具，功能强大而且操作简单，能大幅度减少设计时间，降低产品错误，提高生产效率。
钣金件展平后，青翼CAD还提供了多种实用工具：
1. 用于检查展平模型是否存在干涉，以及重叠部分所在位置。
图一 展平后干涉提示与检查
2. 调整展平模型的位置或者方向，获得更好的基准方位，降低坯料使用量。
图二 调整展平模型的方向
3. 考虑工装夹具的设计需求，为展平模型追加平板特征。
图三 工艺平板
4. 止裂口补片：根据加工需要，为展平模型填补缺口。
图四 止裂口补片
接下来就让我们来看看具体的实例操作。
1 展平模型干涉处理
钣金模型展平时，系统会自动进行干涉检查，如果有重叠部分则会给出提示信息。
图五 展平时干涉提示

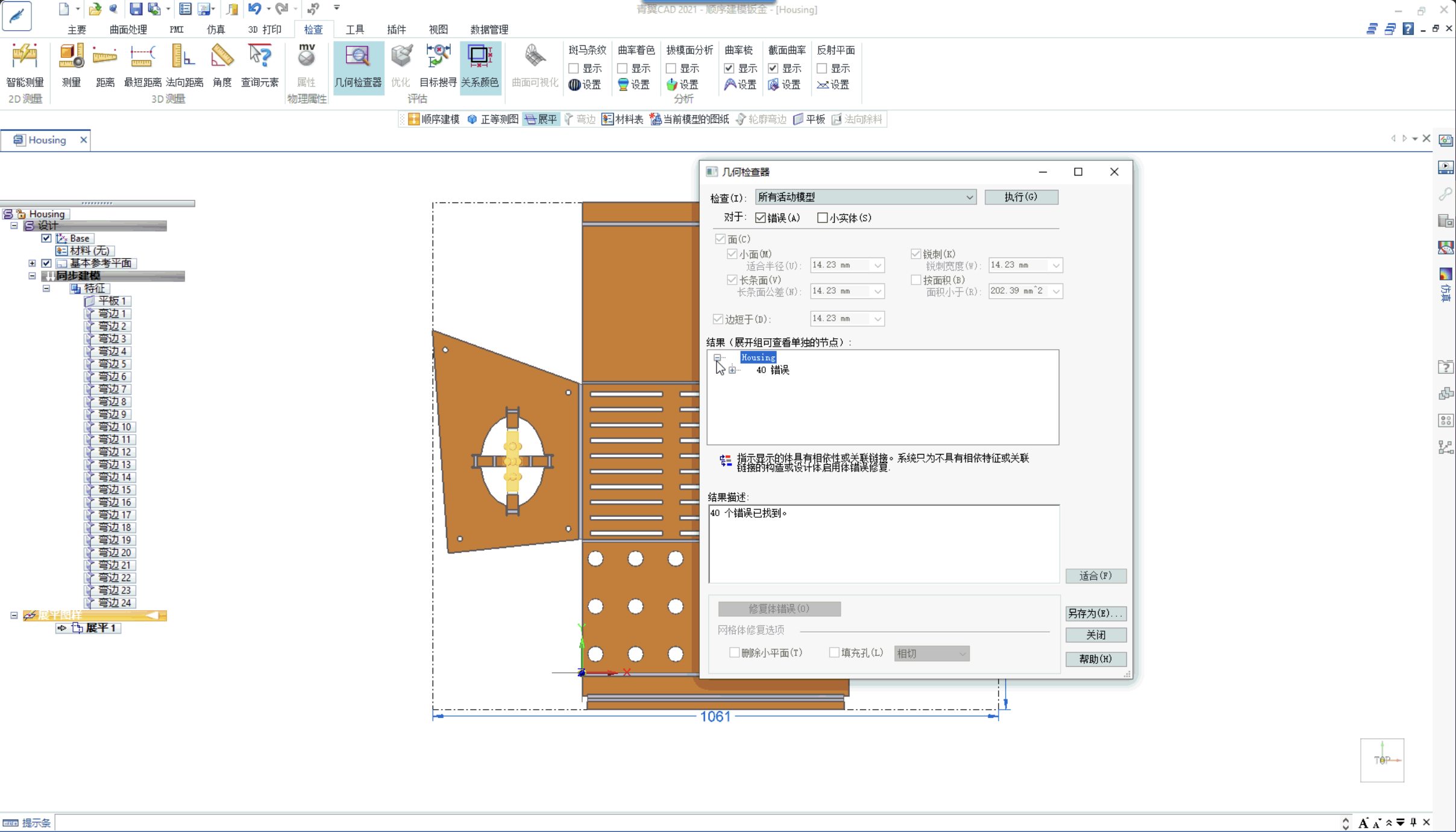

单击【检查】 → 【几何检查器】命令，可以获取重叠部分的位置信息；经分析得出弯边长度需要调整。
在建模环境中，编辑弯边的间距值；更新展平模型，获得合理的设计方案。
图六 几何检查器命令获取冲突位置
图七 更新展平模型
干涉处理
2 通过移动、旋转等操作重新定位展平模型
图八 默认展平模型
当前模型占用面积：168 * 68 = 11424。

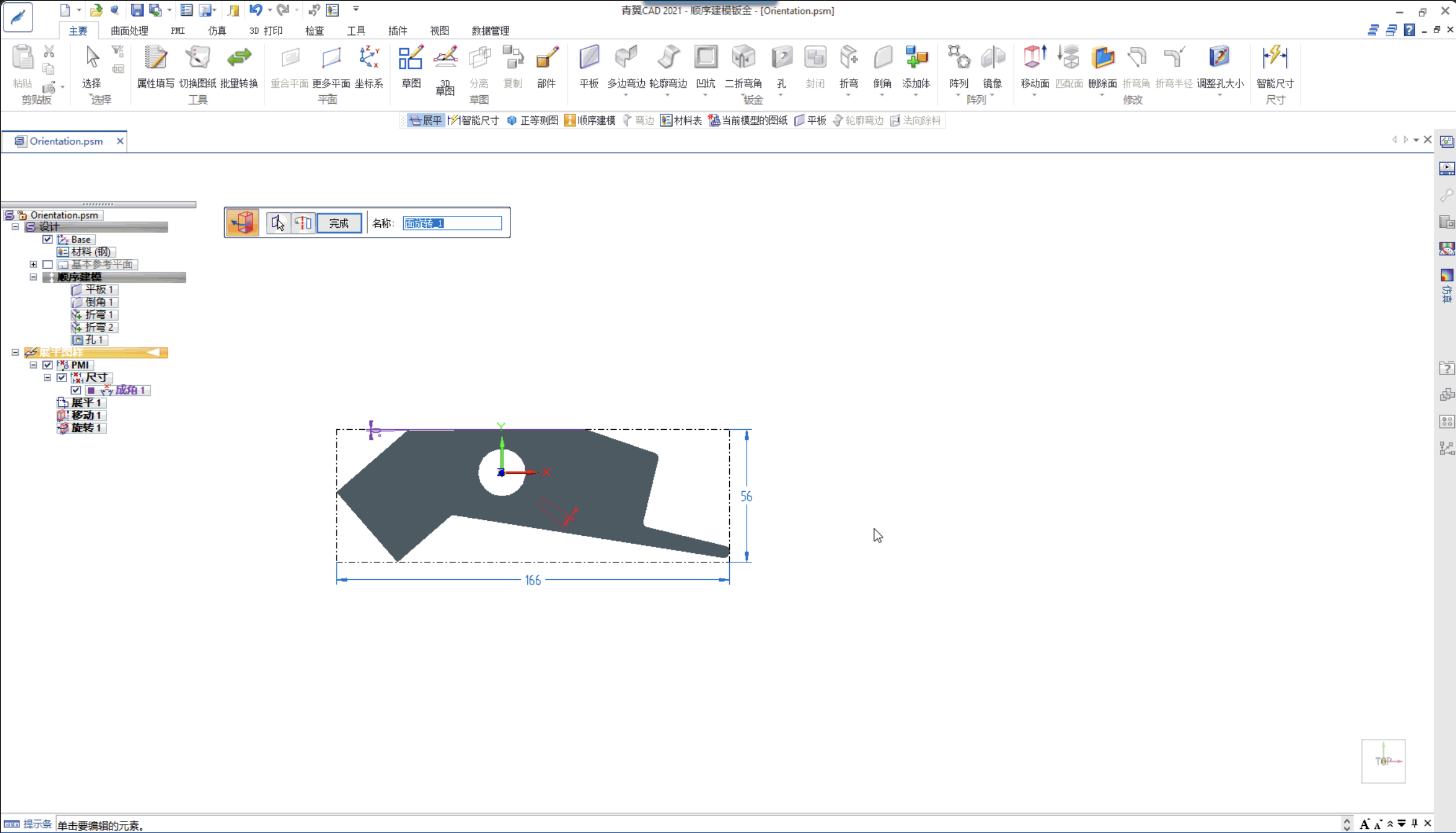

图九 定位展平模型
旋转后模型占用面积：166 * 56 = 9296 < 11424。
定位模型
3 使用平板命令，为展平模型追加工艺搭板

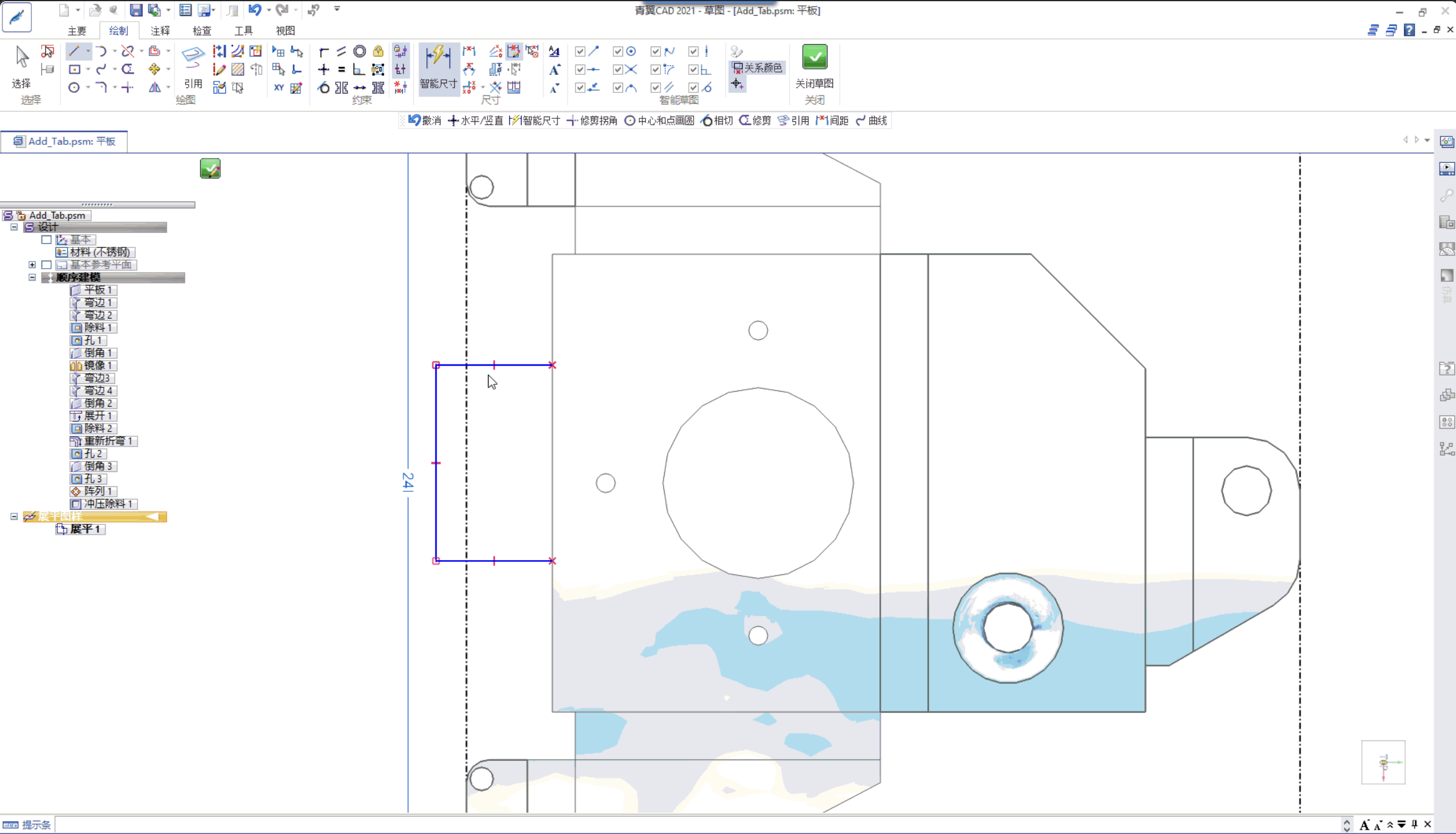

图十 添加平板
添加平板
4 止裂口补片：为展平模型填补缺口
单击【工具】→【止裂口补片】命令，选择一处缺口；单击快捷键“A”系统会选择所有合适的止裂口区域。
草图步骤（非必须）：绘制或者修改缺口轮廓。
图十一 止裂口补片
图十二 草图步骤
图十三 止裂口补片
在工程图纸中，能够在展平图中表述止裂口补片的信息。
图十四 工程图纸中止裂口补片信息
止裂口补片特征不影响钣金折弯表的内容。
在青翼CAD中，提供了多种钣金展平后的模型处理工具，确保展平模型的高质量：几何检查器方便于发现并处理干涉部分；模型方向定位能够移动和旋转操作；加工工艺搭板可以定义平板特征；制造的合理性确保止裂口补片填补缺口。
