货架是现代化仓库提高存储效率的重要载体，货架是否有足够的强度、刚度、稳定性等是设计者最关心的问题。
接下来的案例将为您介绍如何使用青翼CAE进行货架强度分析。

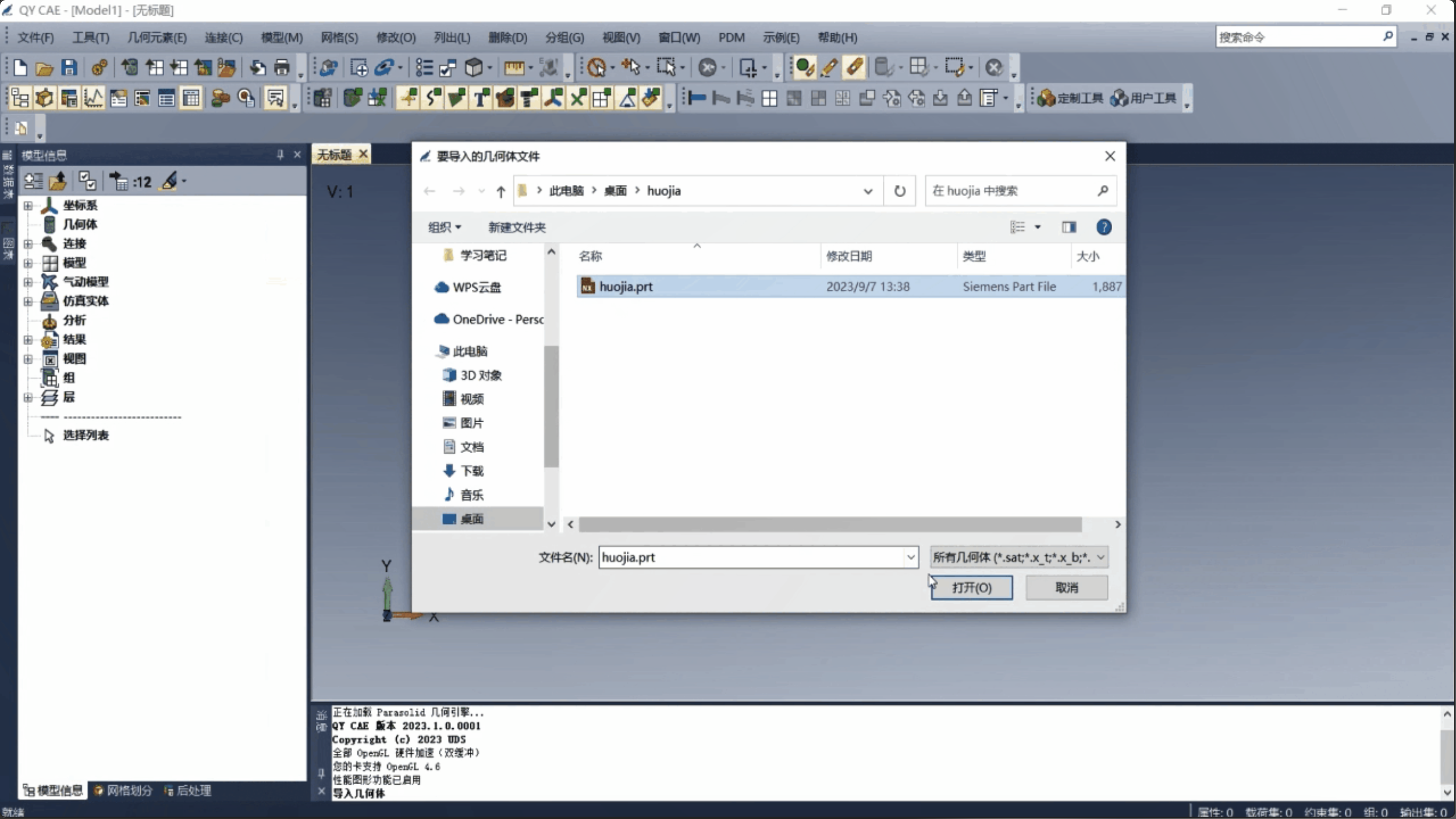

1 导入几何体
导入货架几何体模型。

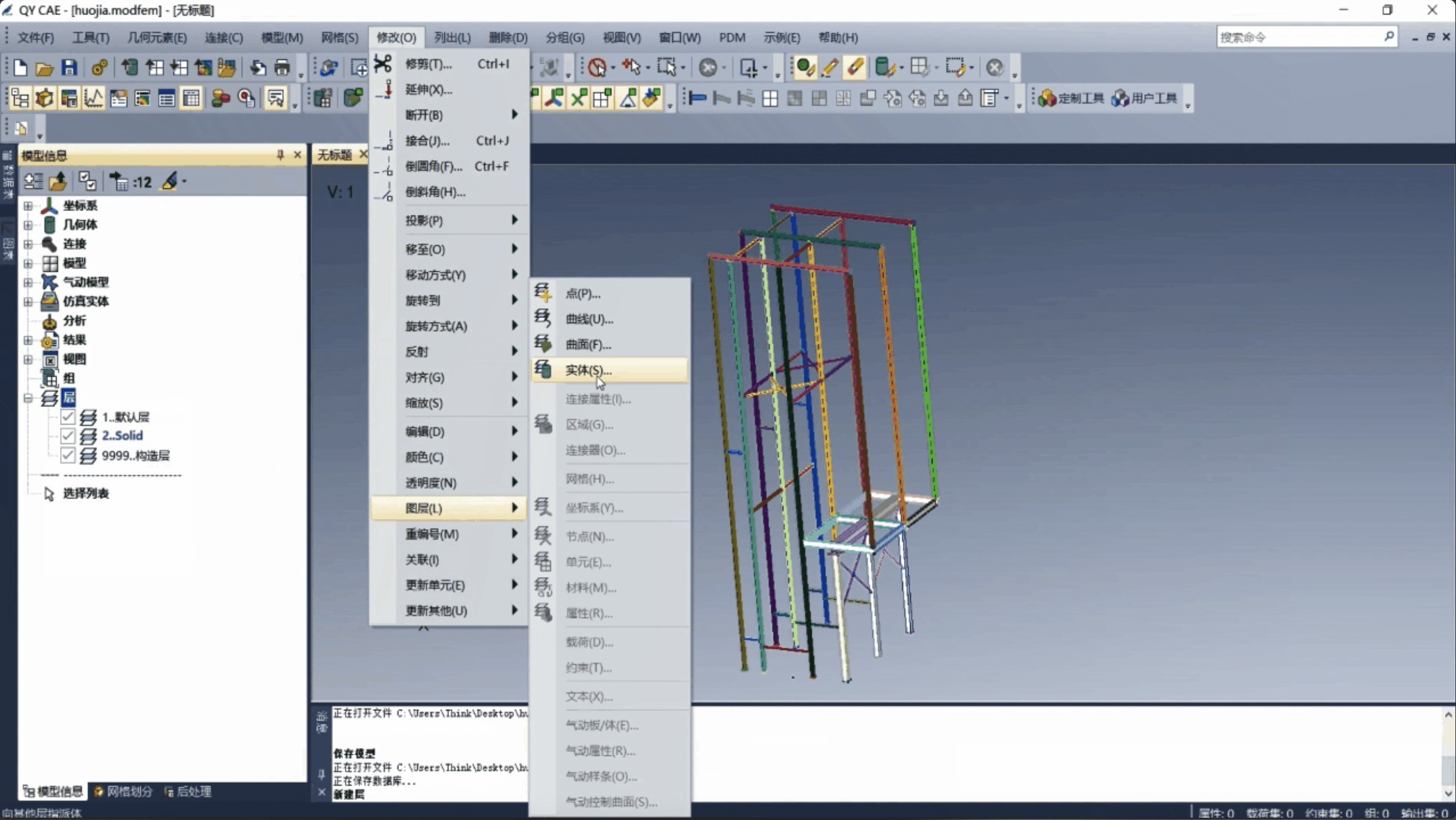

2 零件分层-实体
新建实体图层，将货架的实体放置在该图层。
3 抽取中面，删除实体
新建图层Shell，用于放置抽取货架板的中面，选择自动抽取中面，目标厚度18，勾选组合中面，删除实体。
4 创建2D属性,中面分层

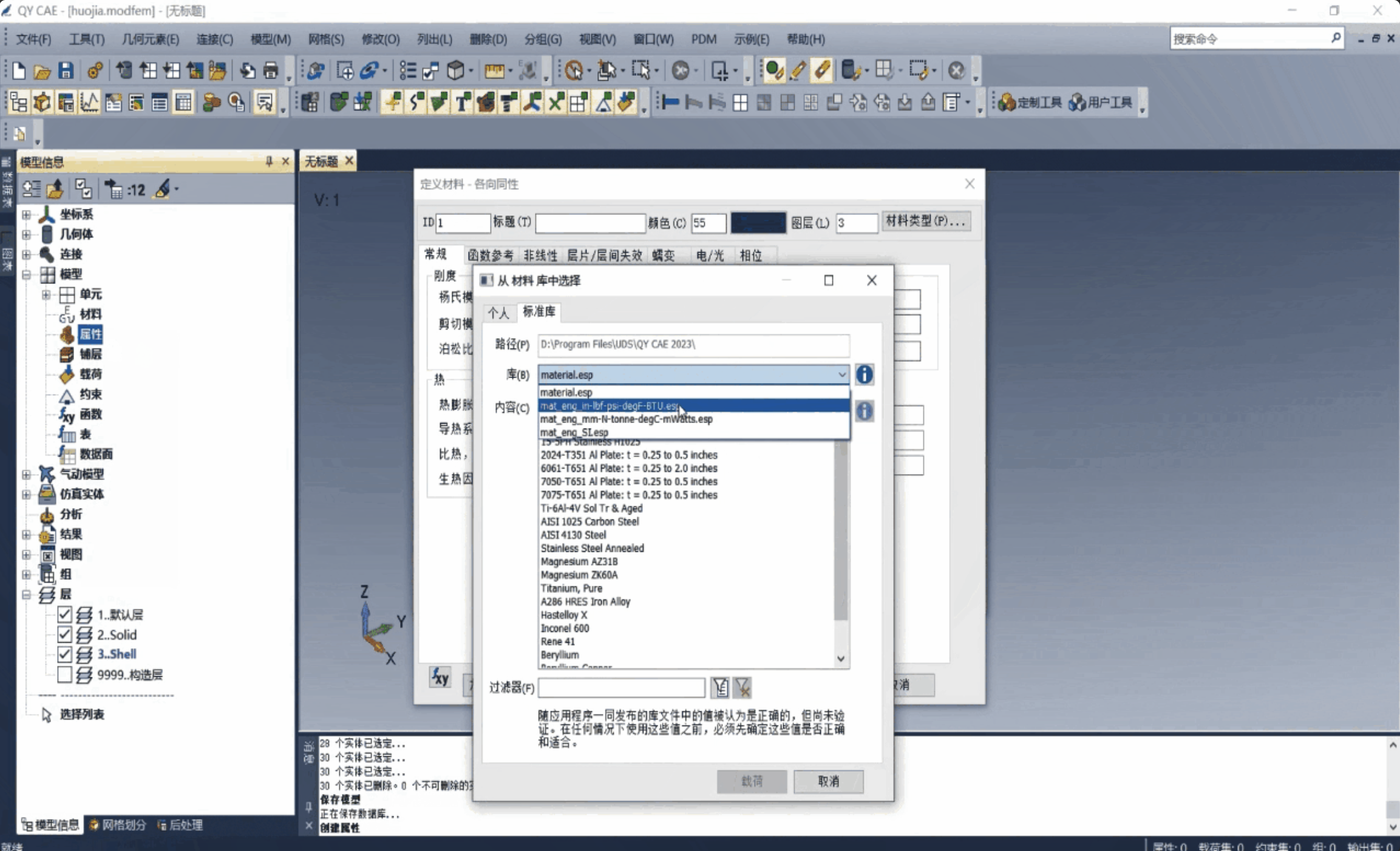

设置中面材料：16-25-6Stainless Steel，并分别设置板厚：2.75mm、4.5mm、6mm、7mm、10mm、15mm，按照厚度对中面进行分层。

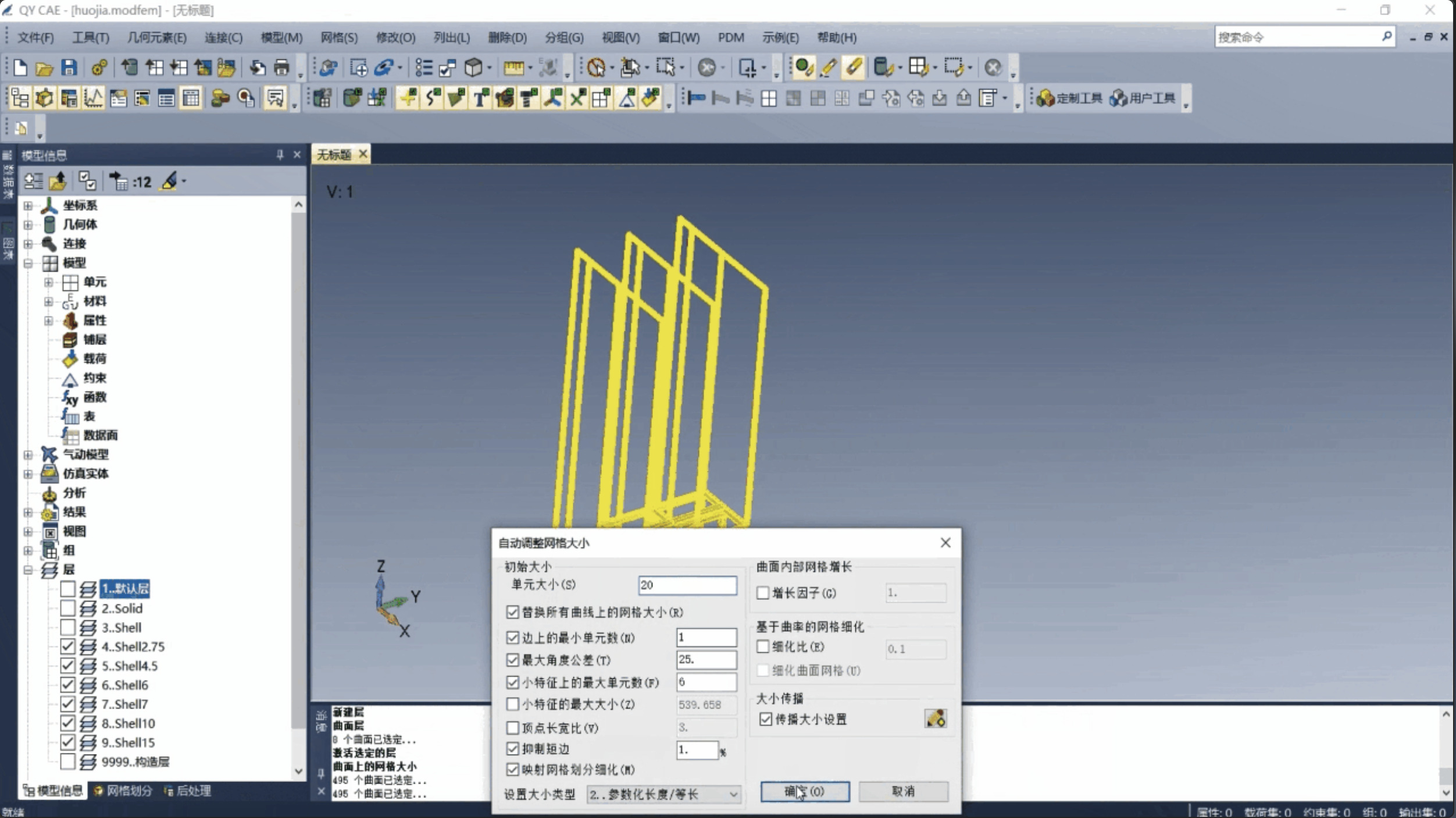

5 2D网格划分
定义中面网格选择显示所有2D图层，选择所有中面，设置单元大小20；按照图层对网格进行划分。

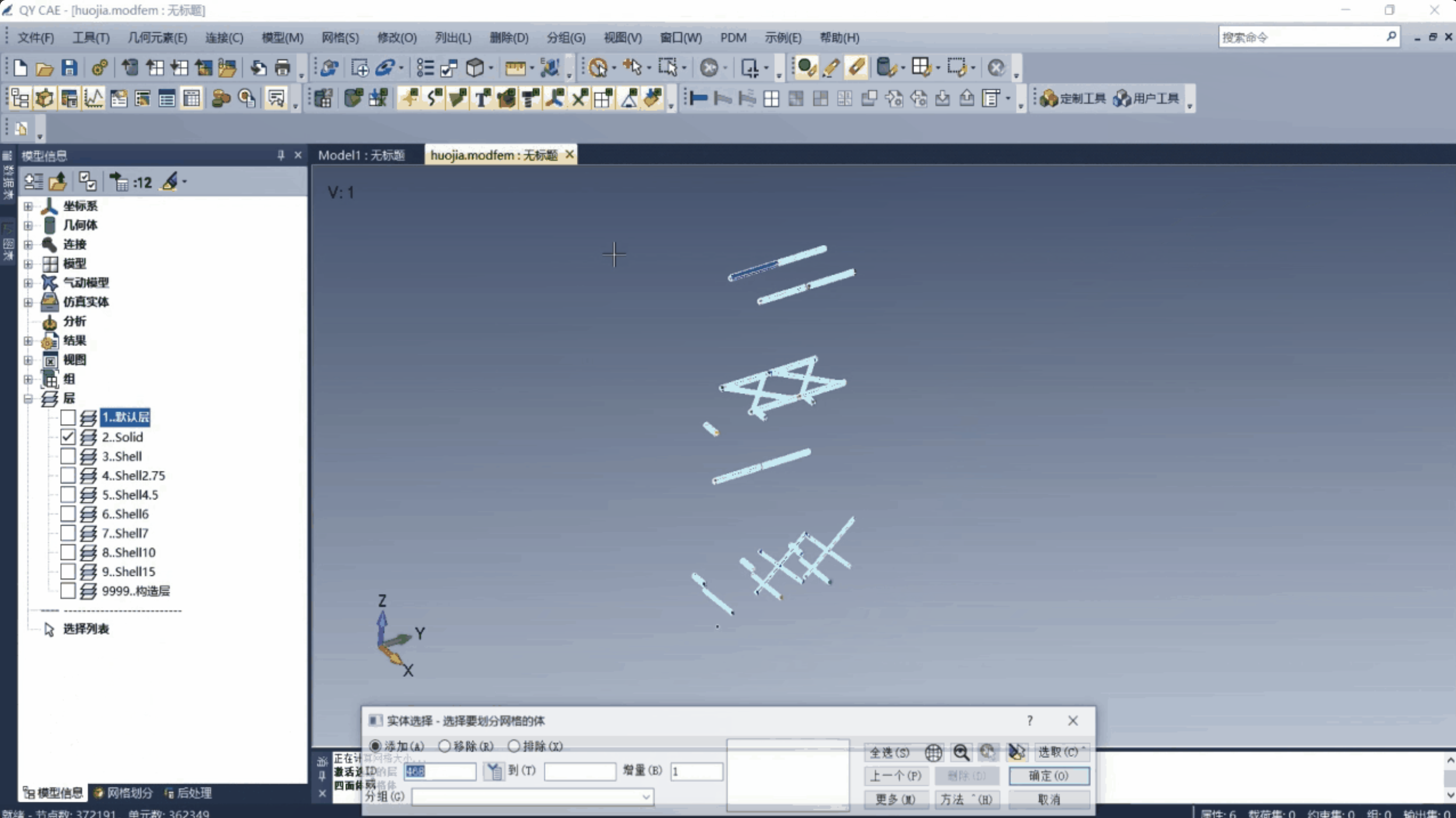

6 实体网格划分
对货架实体进行网格定义：四面体、单元大小20；实体网格划分。

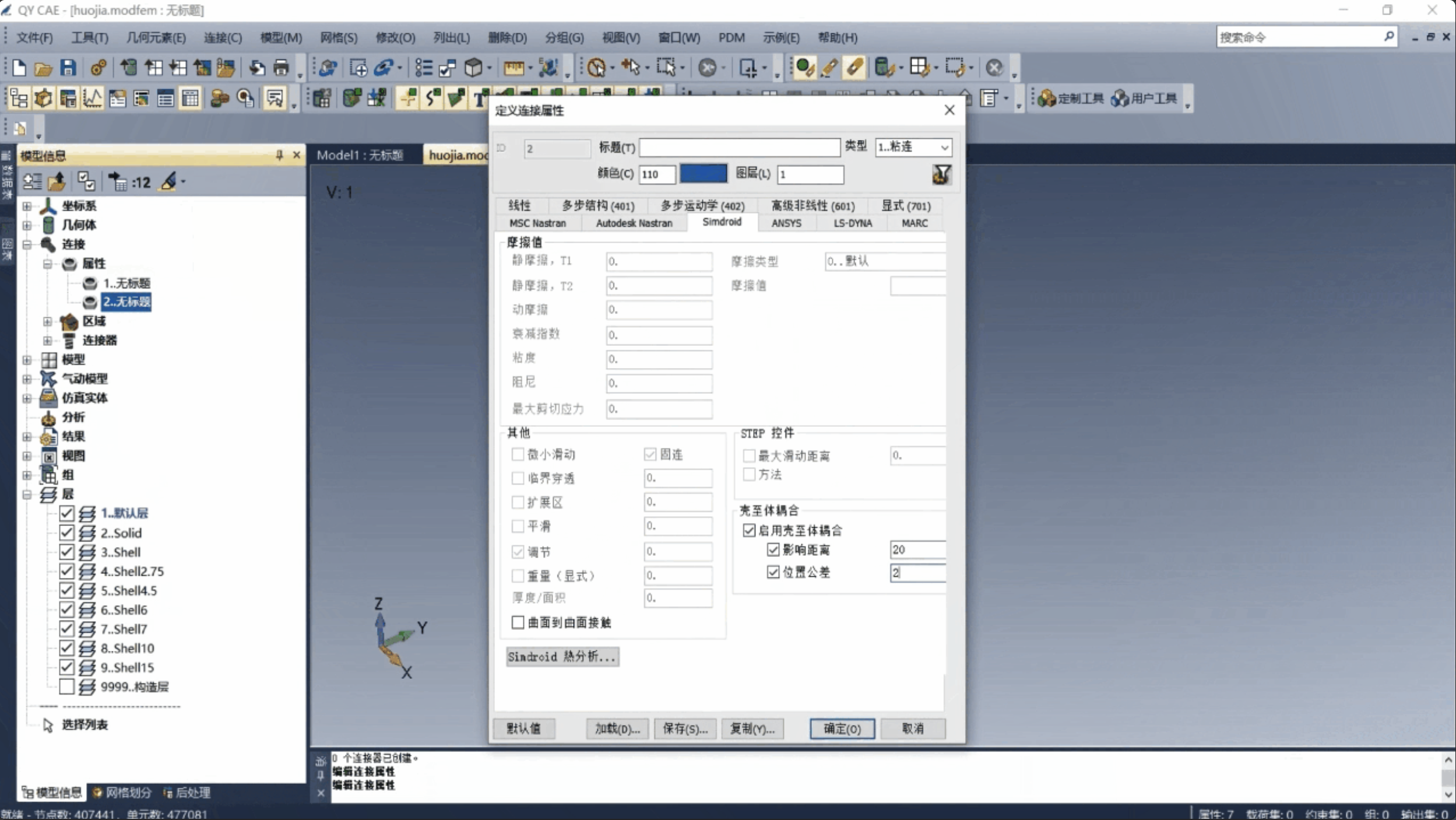

7 创建连接及参数编辑
创建货架的面-面，线-面连接，检测公差20；选择Simdroid，面-面保持默认值，边-面保持默认值并勾选启用壳至体耦合：影响距离20，位置公差20。

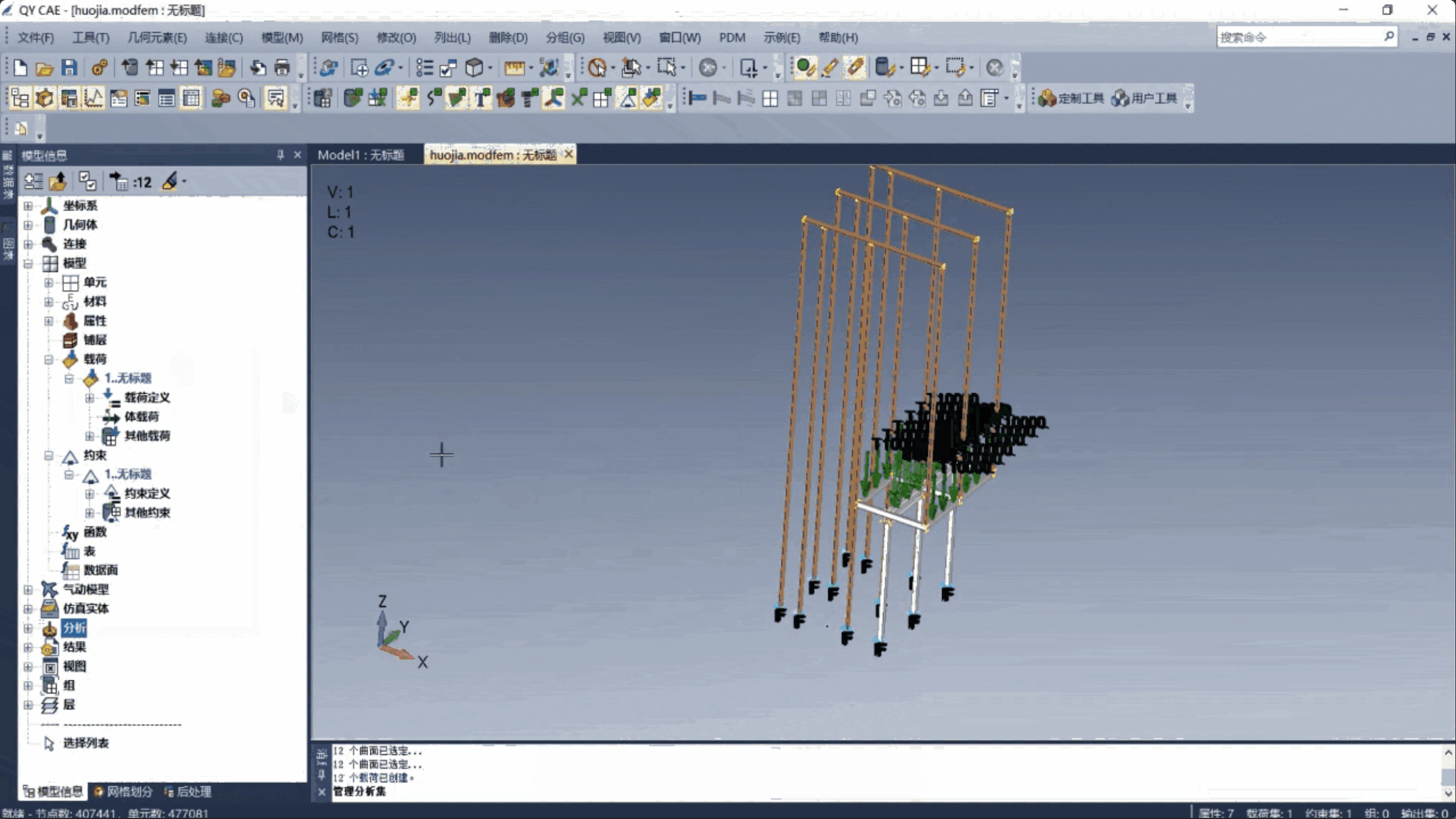

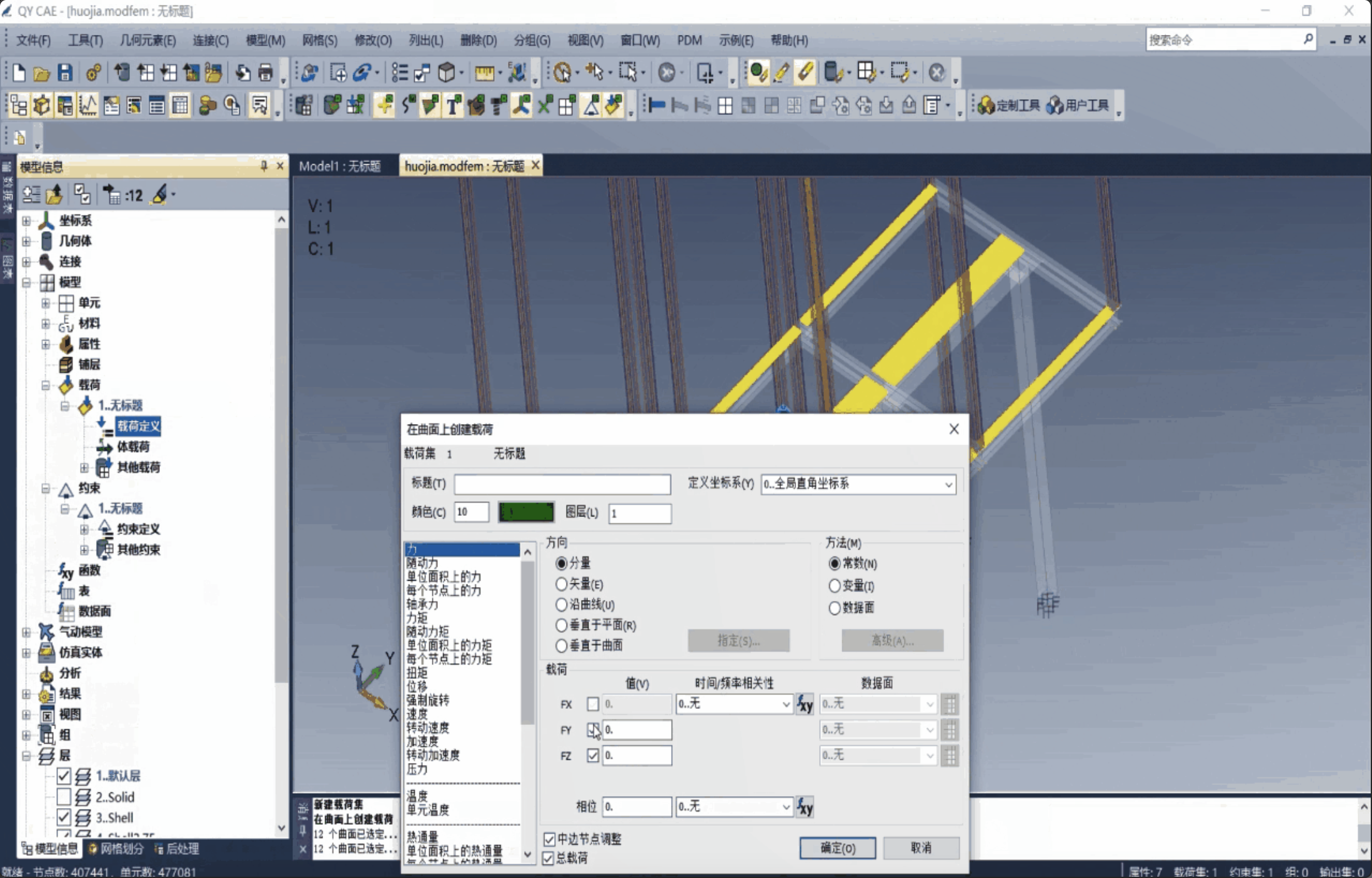

8 施加约束和载荷
选择货架支腿，设置固定约束;货架台面设置垂直与面的力，大小10000N。
9 求解
新建Simdorid静态强度分析分析集，运行求解。

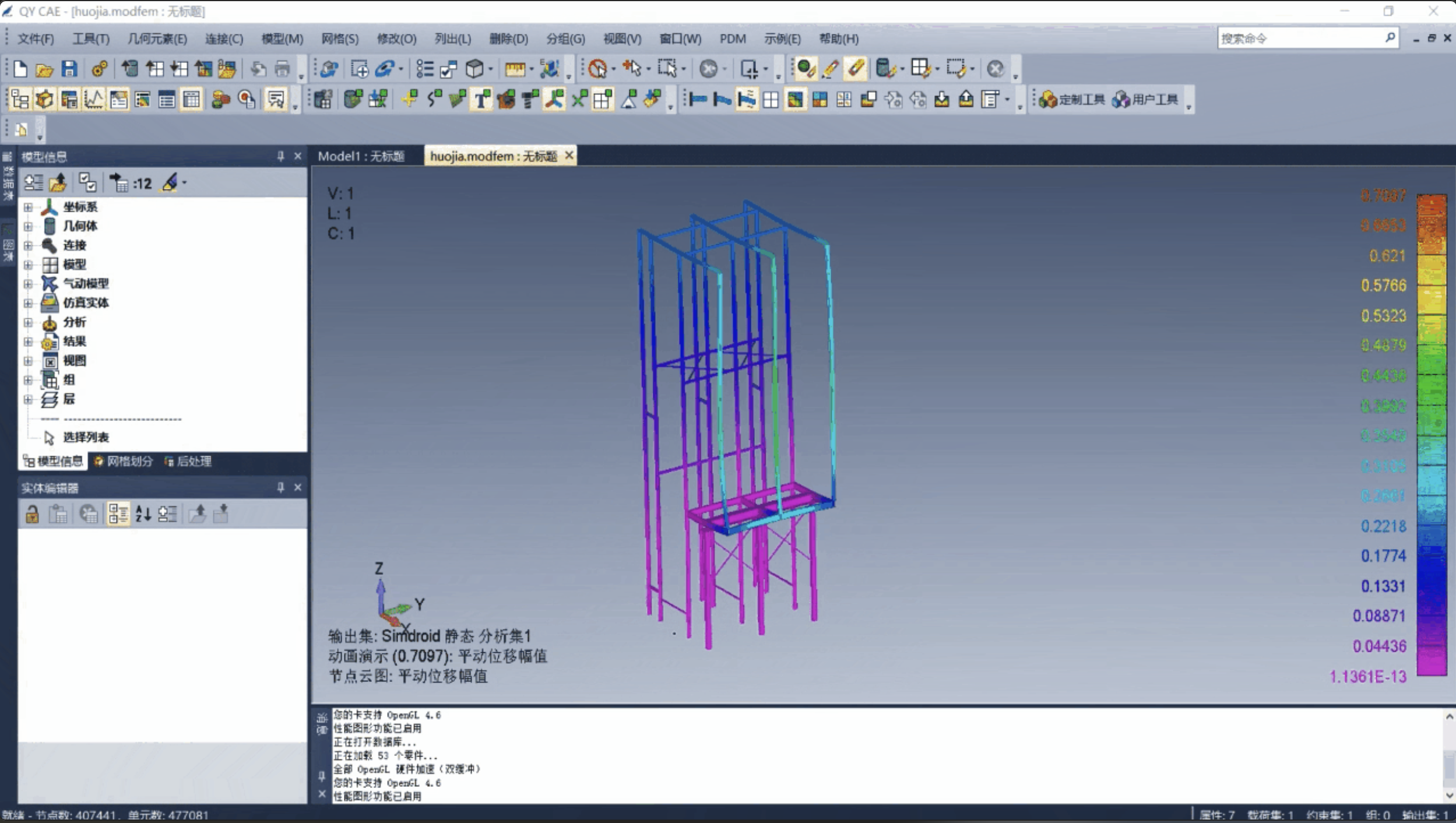

10 后处理
查看位移及应力云图动画。
