梯级是组成自动扶梯的关键零部件之一，也是自动扶梯主要承载部件。按照 GB/T10059 等电梯结构试验标准，有承载3000N梯级强度及弹性变形不超过4mm的要求。
接下来的案例将为您介绍如何使用青翼CAE进行梯级强度分析。

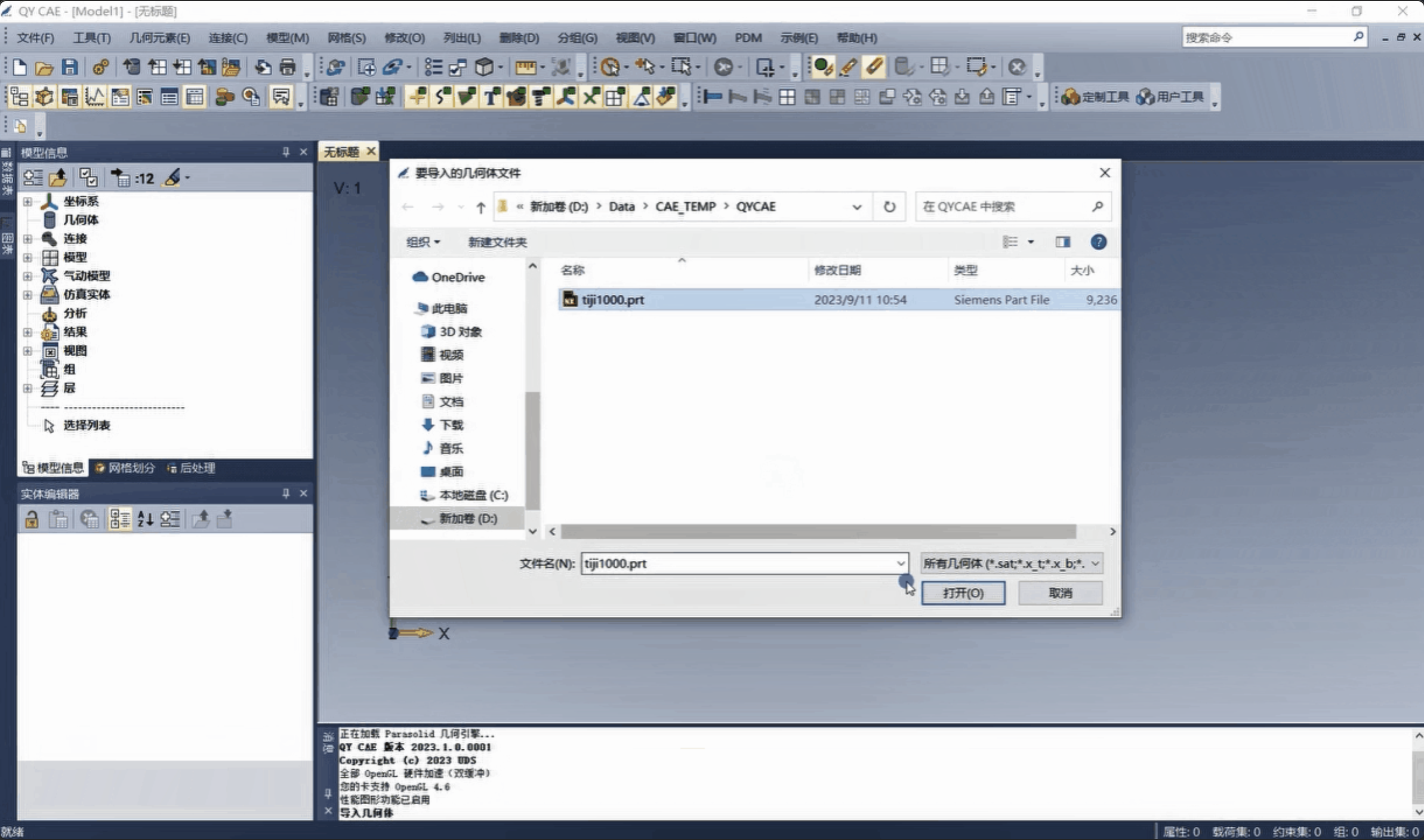

1 导入几何体
导入梯级几何模型。

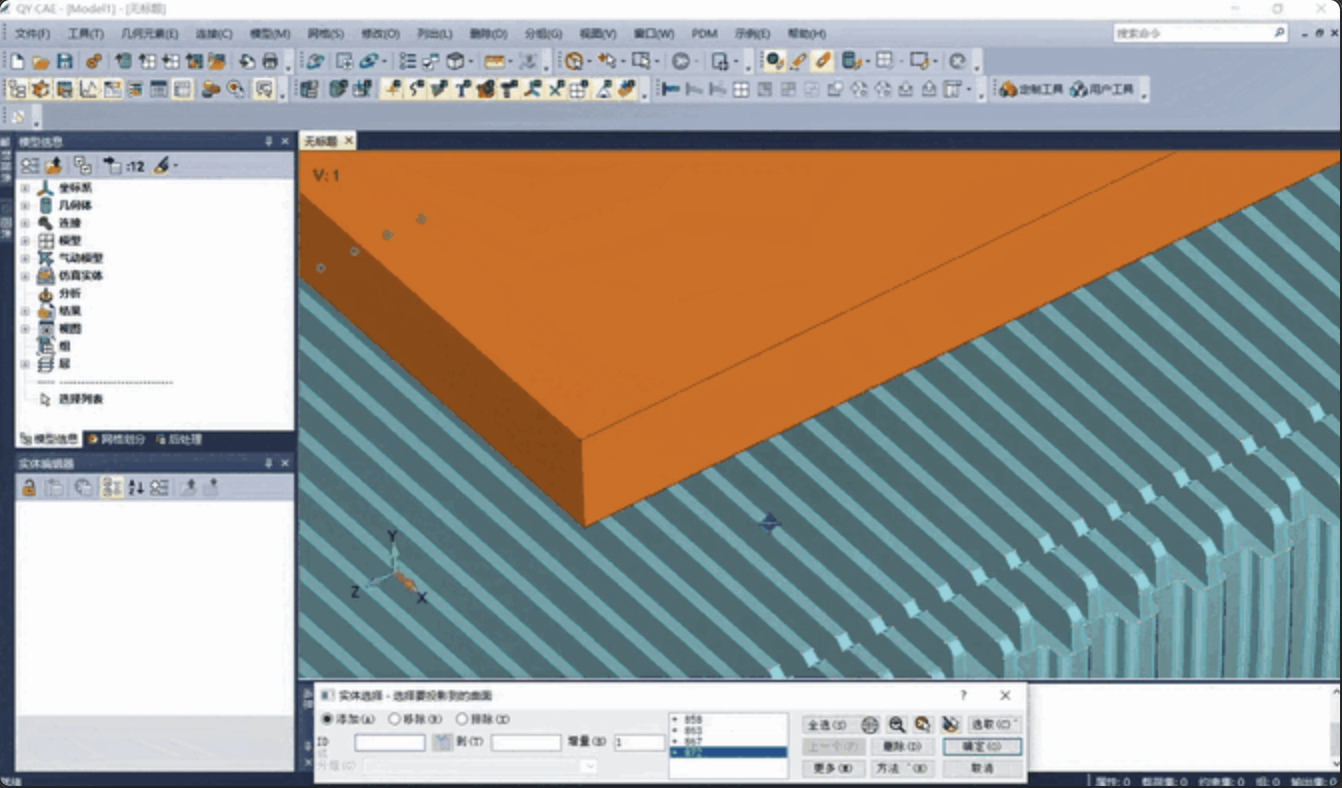

2 切割踏板加载面
将200*300*25mm的垫板底面曲线投影到梯级踏板上，删除垫板实体，投影后的曲线将会使踏板凸台面拆分，拆分后得到的区域将用于后续步骤载荷区域的定义。

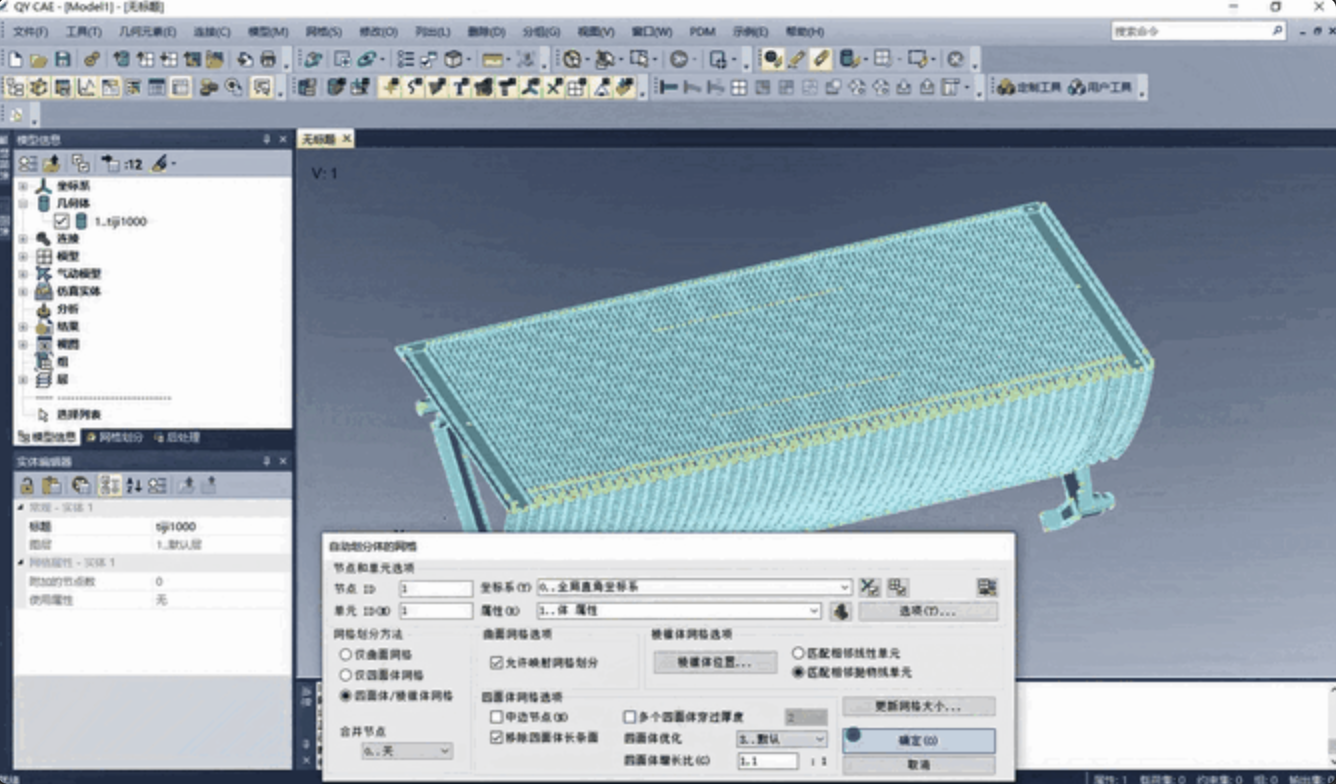

3 划分网格
设置网格大小为2mm，边上最小单元数为2（保证厚度方向有两层单元），类型选择四面体网格；在材料库中选取材料，划分四面体网格。

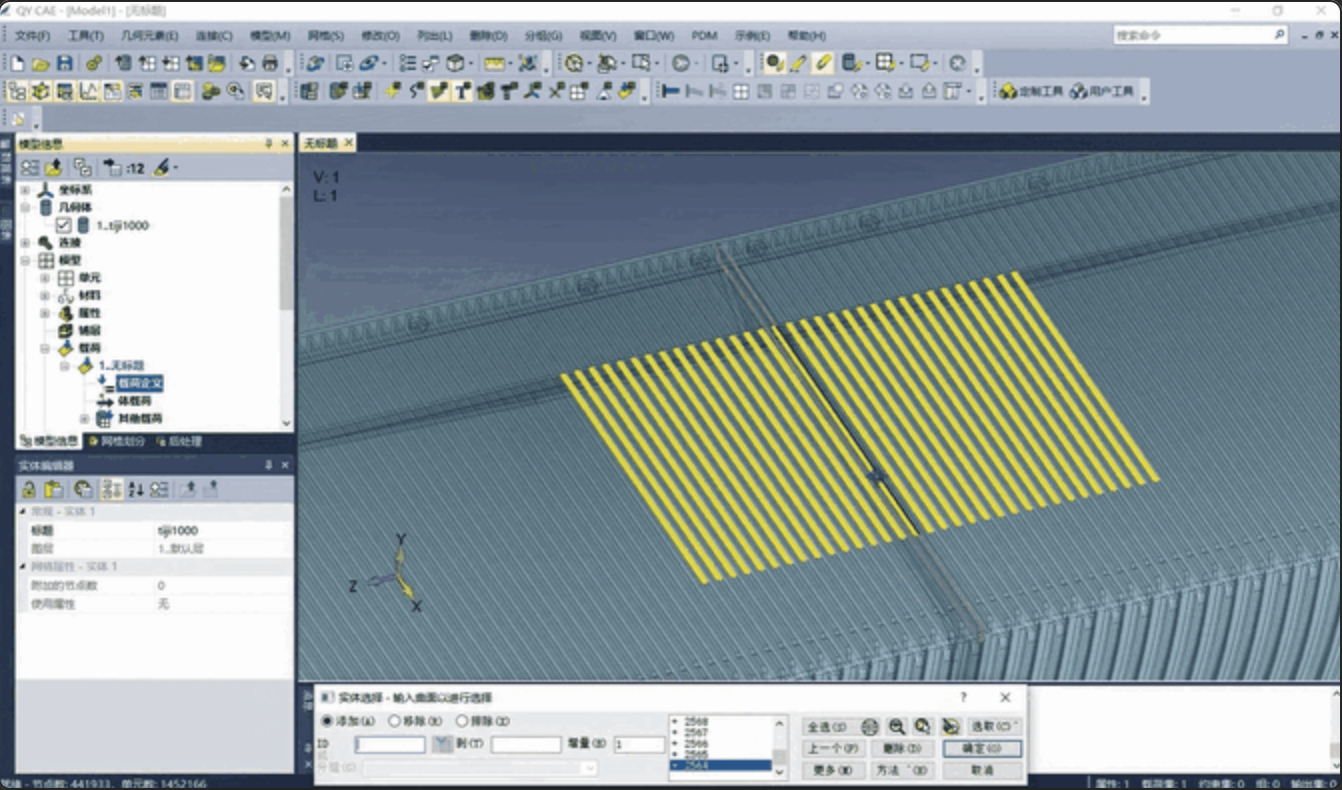

4 施加载荷
创建载荷，载荷施加位置：选取垫板投影踏板切割后的区域，载荷类型：力，设置载荷大小为:3000N。

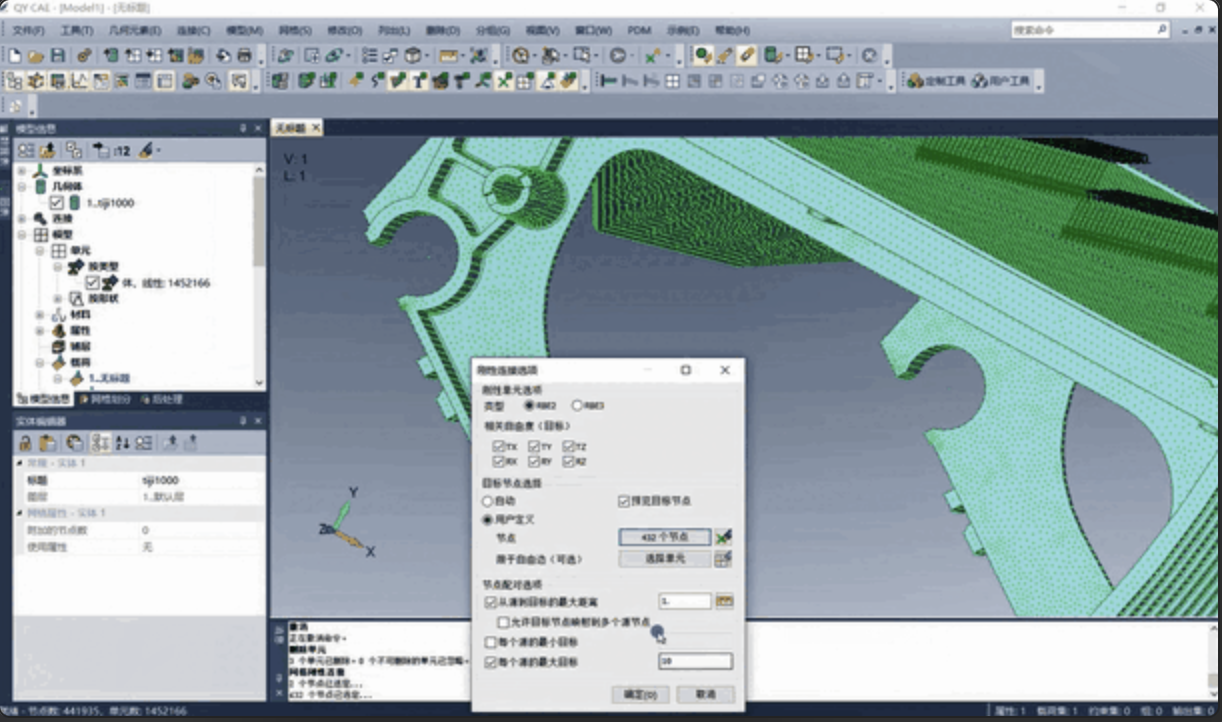

5 创建刚性连接
分别创建两个位于支撑孔轴线上的节点，节点位于两个孔的中心；在创建的节点和支撑孔圆柱面上创建RBE2刚性连接单元。

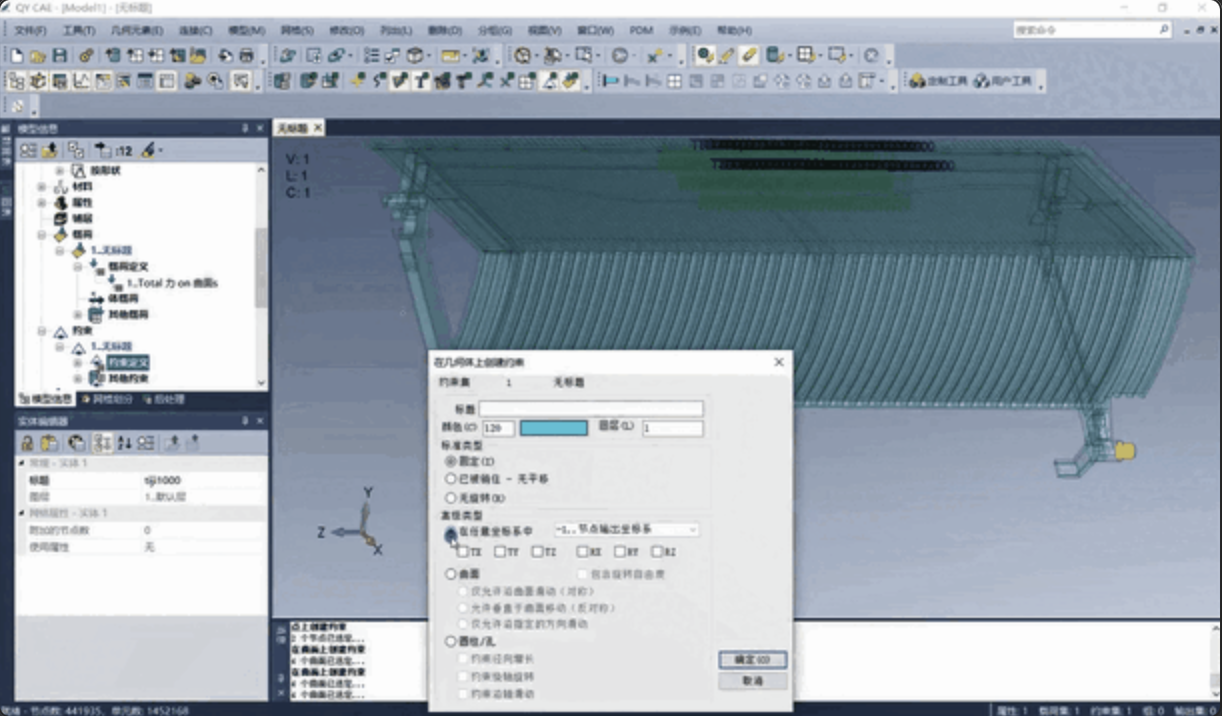

6 施加固定约束
对支撑孔创建的RBE2单元主节点位置施加固定约束；对踢板两端圆柱面位置施加简支约束。

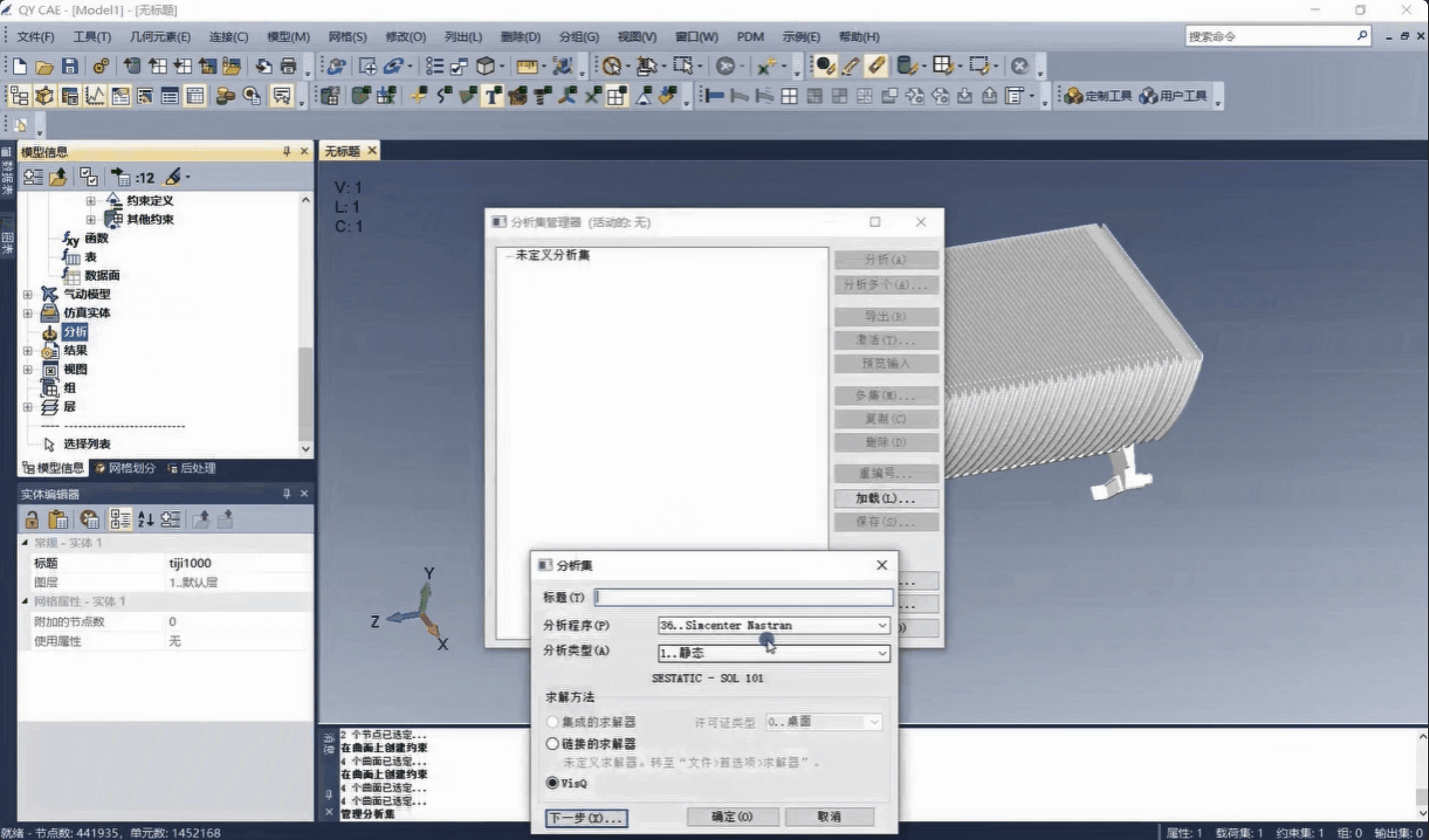

7 求解
新建Simdorid静态强度分析分析集，运行求解。

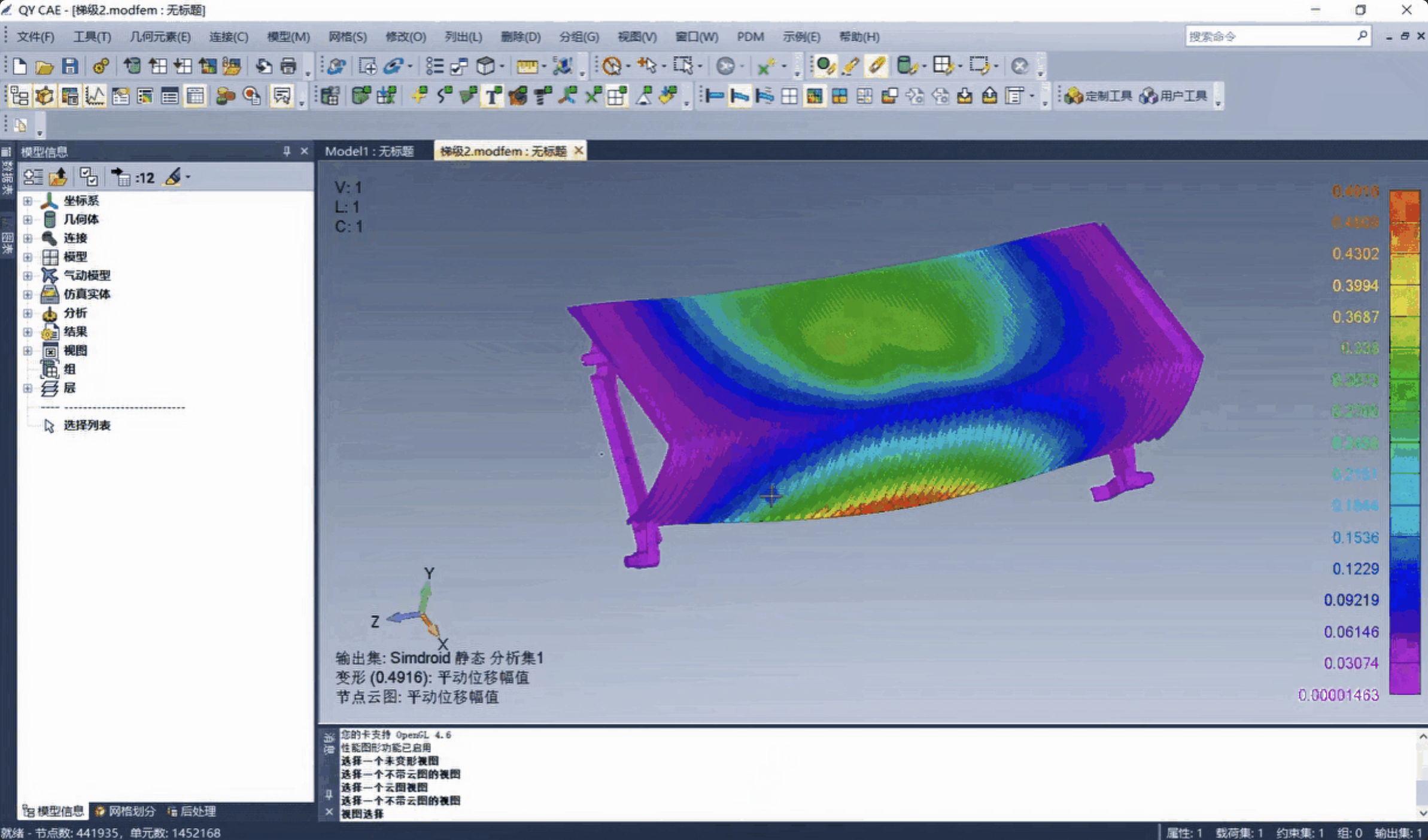

8 查看结果
查看位移及应力云图动画。
